随着智能驾驶技术的快速发展,汽车网联化席卷整个行业。我们知道,汽车的网联化是指汽车与万物互联。但狭义的网联专指V2X功能。这里的X可以指代车、路、云、人等等。V2X功能作为智能驾驶的扩展和衍生,其第二阶段的应用可以从本质上提升交通效率,有效的降低交通事故发生的频率。今天,我们就来介绍一下V2X第二阶段应用。


V2X的第二阶段场景,主要解决了车辆协同和编队等问题,实现了V2X消息到整车的闭环控制,根据中国汽车工程学会提出的《CSAE 157-2020 合作式智能运输系统 车用通信系统应用层及应用数据交互标准(第二阶段)》主要场景如下所示:


V2X测试系列——V2X第二阶段应用场景(图1)

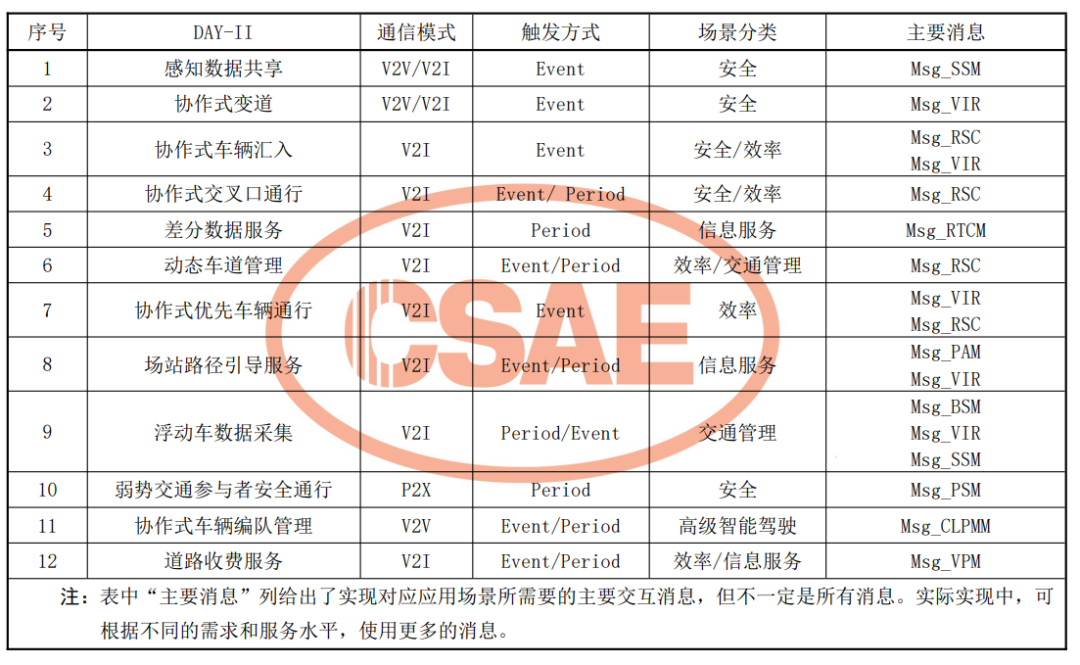

图1:第二阶段测试场景


下面以感知数据共享、协作式编导、协作式车辆汇入为例展示第二阶段场景。


01 感知数据共享

当两辆车同向行驶时,很容易出现前车发现了横穿马路的行人,并采取一定措施后,而后面车来不及避让的情况,这样就会导致发生交通事故,造成严重的交通后果。



640 (1).png

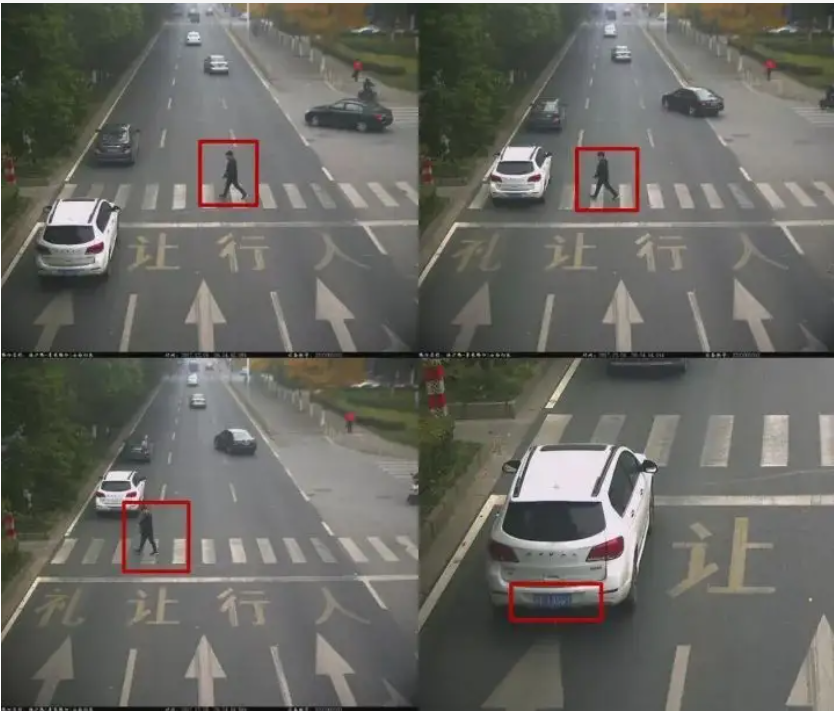

图2:真实交通场景



在V2X的功能中有专门的一类是用于解决该类问题的。其场景大致为:安装有OBU(通信设备)的车辆以及路侧设备RSU通过自身搭载的摄像头、雷达等传感器,可以探测到周围其他交通参与者,包括车辆、行人、骑车者等目标物或者交通事件(交通事故、落石、潮汐车道等),将探测到的信息发送给本车附近的车辆,使其在一个相对安全的距离就可以意识到前方潜在的风险,从而采取相应的措施去避免这些问题。


640 (2).png

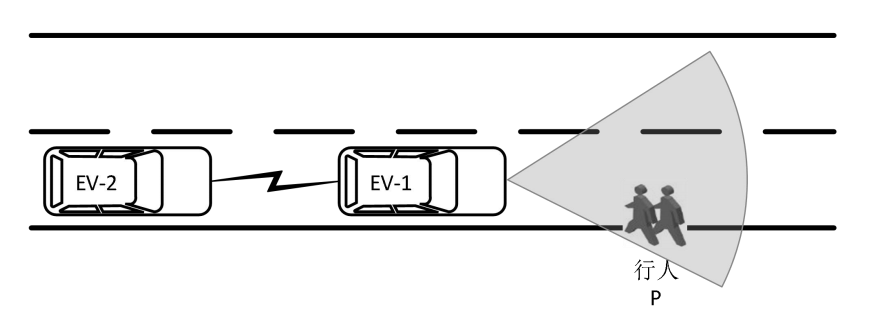

图3:行人探测感知数据共享


640 (3).png

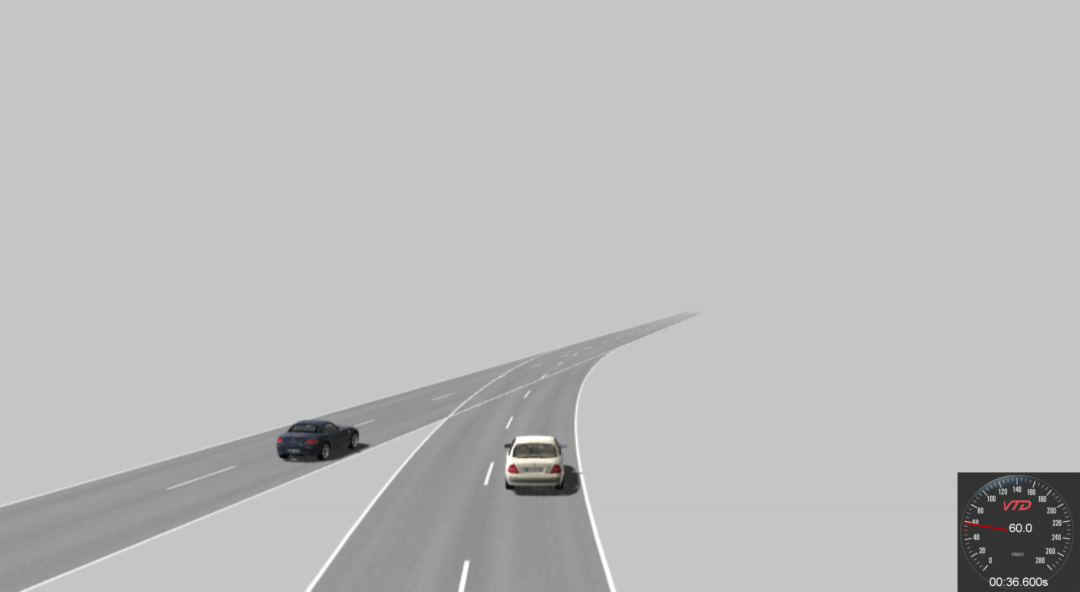

图3:感知数据共享



为了尽可能的减少此类交通事故的发生,需要通过场景建模的方式在实验室中对控制器进行有效的测试,当控制器的效果稳定后继而进行实车测试,从而正常推进车辆网联化的进程。


02 协作式变道(CLC)

当两辆车同向相邻车道行驶时,在没有沟通交流得情况下,突然一辆车改变驾驶行为时,极易发生碰撞危险,造成严重的交通事故。



640 (4).png

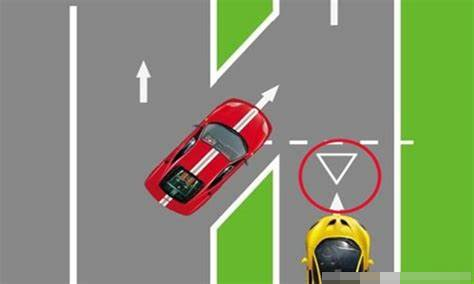

真实的交通事故


在V2X中协作式变道可以解决这类问题,如图4:车辆EV-1在行驶过程中需要变道,车辆EV-1将行驶意图发送给相关车道(本车道和目标车道)的其他相关车辆或路侧设备RSU,相关车辆收到EV-1的意图信息或路侧设备的调度信息,根据自身情况调整驾驶行为,使得车辆EV-1能够安全完成变道或延迟变道。协作式变道可以实现车辆之间安全高效的自行合作变道,有助于提升通行效率和道路安全。


640 (5).png

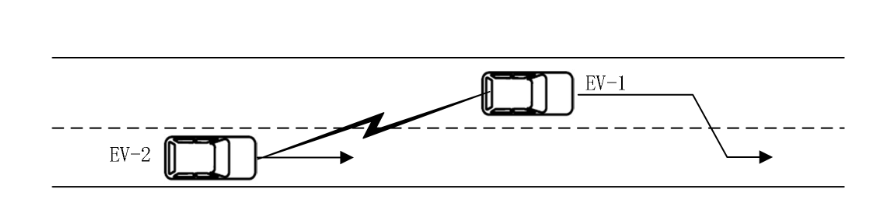

图4:车车协助式变道


640 (6).png

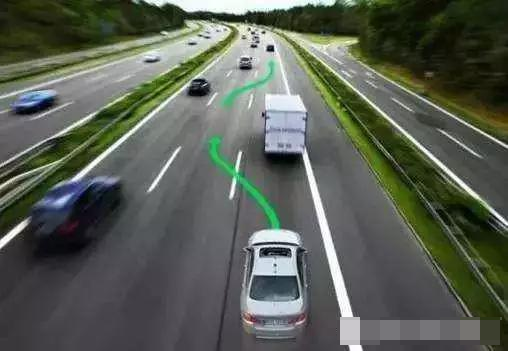

图4:协助式变道


为了尽可能的减少此类交通事故的发生,需要通过场景建模的方式在实验室中对控制器进行有效的测试,当控制器的效果稳定后继而进行实车测试,从而正常推进车辆网联化的进程。


03 协作式车辆汇入(CVM)

在高速路口或者快速道路路口匝道处,由于车速过快或视线遮挡 极易发生碰撞,造成严重的交通事故。



640 (7).png


在V2X中也有专门决解这类问题的方式——协作式车辆汇入。即,在高速公路或快速道路入口匝道处,路侧单元获取周围车辆运行信息和行驶意图,通过发送车辆引导信息,协调匝道和主路汇入车道车辆,辅助匝道车辆安全、高效的汇入主路。


640 (8).png

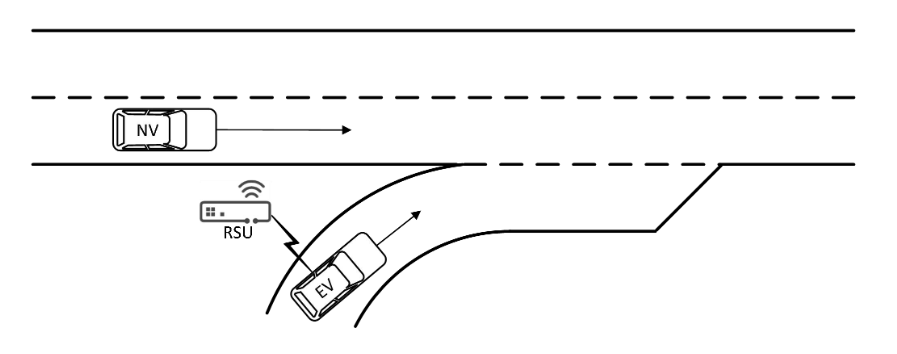

图5:RSU引导砸到车辆汇入


640 (9).png

图5:协作式车辆汇入



为了尽可能的减少此类交通事故的发生,需要通过场景建模的方式在实验室中对控制器进行有效的测试,当控制器的效果稳定后继而进行实车测试,从而正常推进车辆网联化的进程。

除了第二阶段应用可以有效提升交通效率外,V2X第一阶段部分功能升级后,在第二阶段也可以为驾驶员提供可用的驾驶辅助信息。


前向碰撞预警

前向碰撞预警功能是智能驾驶和V2X的一个交叉点,这个功能既可以通过ADAS功能来实现也可以通过V2X功能来实现,但是第一阶段的V2X主要提供驾驶员预警功能,给驾驶员以视觉或者听觉上的感受,从而提醒驾驶员尽快采取一定的措施去避免碰撞。

而第二阶段,由于数据集的扩展,通过负责V2X功能的控制器和ADAS域控制器融合从而进行综合预警,甚至可以将环境信息作为输入传输给到车辆纵向和横向控制部分,从而完成整个车辆的闭环控制。


以上就是V2X第二阶段的应用场景介绍。由于盲区或者视距等因素,生活中很容易产生各种交通事故,V2X技术作为高阶智能驾驶的传感器和重要数据来源之一,对于解决单车智能所遇到的瓶颈具有重要意义。欢迎大家关注怿星公众号,一起探讨!
