过去几年,新技术在汽车工业得到越来越广泛的应用,汽车行业在致力于信息化、智能化的同时,也更加关注用户体验。最明显的改变,就是车内人机交互方式从传统的仪表逐渐发展成了智能驾舱,为司乘人员提供了更多个性化功能,以及丰富多彩的人机界面。


座舱系统是用户体验的最重要组成部分,如果存在缺陷,会直接影响用户体验,也将严重影响用户对车辆品质的评价。因此,在座舱功能越来越强大的同时,OEM也越来越重视座舱测试。如何保证产品的安全可靠?业内测试设备供应商提出了不同的测试方案。我们来看一下。



一、 座舱测试方案一览


座舱测试主要是针对座舱控制器的测试,尤其是人机界面相关的测试。因此测试设备需要支持的关键功能包括:采集控制器输出的屏幕图像,向控制器发送触摸操作。针对这两个关键功能,传统的方案如下表:


《车载图像采集仿真应用指南》之基于图像采集的座舱测试(图1)


从上表可以看出,现有方案都存在这样那样的缺陷,也导致座舱测试团队面临的一些痛点无法妥善解决。这些痛点包括:

1. 输出图像的质量

2. 图像的实时性

3. 触摸功能的模拟,尤其是多点触控及手势模拟

4. 触摸模拟的实时性

5. 特殊屏幕的支持(比如曲面屏)


针对这个问题,业内也有一些新思路,比如,在图像采集上,尝试从物理信号中直接还原图像;在多点触控上,采用触摸手势的录制回放。怿星作为最早研发座舱测试相关产品的团队之一,在车载图像采集仿真的技术领域上有着丰富的经验。其中,EH系列图像采集板卡,能很好的解决座舱测试中的痛点,并在众多项目实践中广泛应用。


二、 基于图像采集板卡的座舱测试方案


怿星测试团队在分析传统方案优缺点的基础上,基于图像采集卡,为车载座舱测试提供了一种新的测试方案。该方案以一个核心模块,以及系列接口卡为硬件基础,配套相关的软件,解决了控制器图像采集的效率及质量问题, 同时支持完整的触摸手势模拟功能。

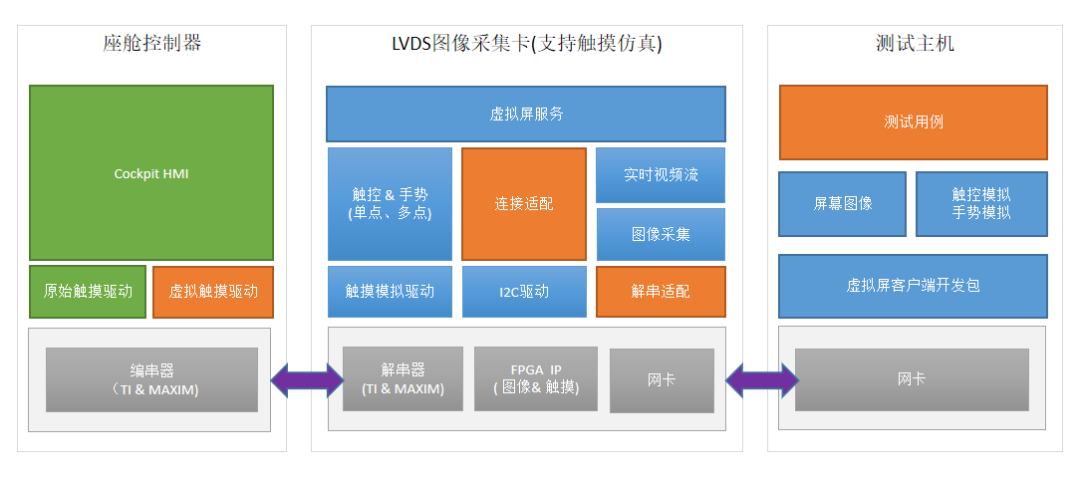

下图显示的是方案原理:


《车载图像采集仿真应用指南》之基于图像采集的座舱测试(图2)


1、图像采集能力

被测控制器输出的屏幕型号,通过匹配的接口卡,进入核心模块,经过硬件压缩后,以实时流媒体形式,提供给测试主机(Tester)。

因为图像直接源于物理信号,屏幕图像的还原质量远高于相机拍摄,相比ADB采集的效率会更高,也不存在丢帧。与VNC方案比较,也避免了对控制器主机的干扰(VNC方案,需要在控制器上额外安装远程桌面后端,资源消耗比较大)。


2、触摸模拟能力

触摸功能的实现基于怿星自定义的触摸IP, 该触摸IP支持单点触控,也支持多点触控。测试主机(Tester)将触摸手势转化成点序列,以实时流形式,通过触摸IP向主机发送触控数据,以模拟座舱交互中的触摸行为。

触摸IP本质上是怿星自定义的可编程触摸芯片,相比ADB效率更高,也更为接近真实操作;相比机械手,具备更好的适应性 (比如机械手难于应对的曲面屏), 使用过程无需复杂的标定调校,更为易用。


三、 方案如何实施


在具体实施上,我们提供配套的硬件设备及相关软件模块。硬件设备主要由核心模块和接口卡组成,其中核心模块是一个标准化模块,主要提供屏幕图像的捕获及触摸模拟功能;接口卡则用于客户控制器的接口适配。软件模块,主要部署于测试系统,用于测试系统和硬件设备的交互,软件模块允许客户二次开发,实现座舱测试中的测试用例开发。

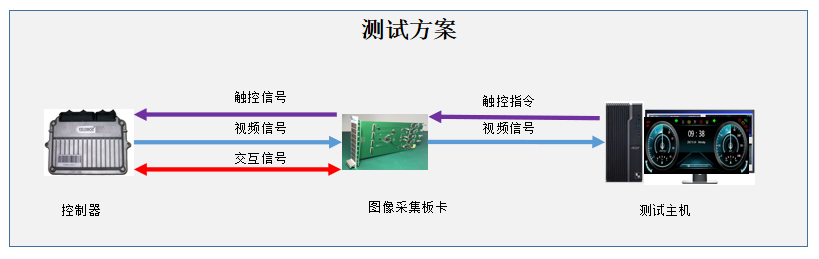

下图是测试过程中的连接拓扑:


《车载图像采集仿真应用指南》之基于图像采集的座舱测试(图3)


由于客户控制器在技术指标上存在差异,测试实施前期需要做基础的适配,适配工作分三大类:


· 控制器与测试设备的连接适配

控制器在与屏幕连接的过程,往往会通过一定的协议做连接认证或者保活,不符合OEM技术规范的屏幕往往会被控制器拒绝。为了让测试设备能够可靠的连接到控制器,怿星团队会基于控制器与屏幕的连接规范,进行连接适配。

连接适配是方案实施的先决条件,需要客户测试团队提供相关的规范文档 (一般来源于DRE)。


· 控制器与测试设备的视频图像适配

图像适配的目的是让测试设备准确的捕获图像,主要是接口卡工作参数的适配。目前主流的控制器输出接口主要基于TI和Maxim的编串芯片。因此,这部分的适配本质上是测试设备中解串芯片的配置。

同样的,这部分的适配需要客户测试团队提供相关的配置文档(一般来源于DRE)。


· 控制器与测试设备的触控适配

我们通过额外的触摸驱动来适配测试设备内置的触摸IP,该触摸驱动需要在测试阶段安装于客户控制器,同时该触摸驱动也仅在连接测试设备的情况下才被执行,连接真实屏幕的情况下,该驱动不会被触发。

具体适配可以由客户自主完成 (一般情况下,我们提供驱动源码,由客户的控制器开发部门做编译集成即可,我们推荐以内核模块的方式进行集成,以便灵活的启用或删除)。适配也可由怿星工程师来完成,这种情况,仅需客户提供内核相关的编译工具链。


四、应用场景介绍


实际上,目前的座舱除了传统的仪表和娱乐功能外,往往也集成了ADAS相关的功能呈现,尤其是类似DMS(Driver Monitor System),CMS(Camera Monitor System)等需要摄像头配合的应用场景。

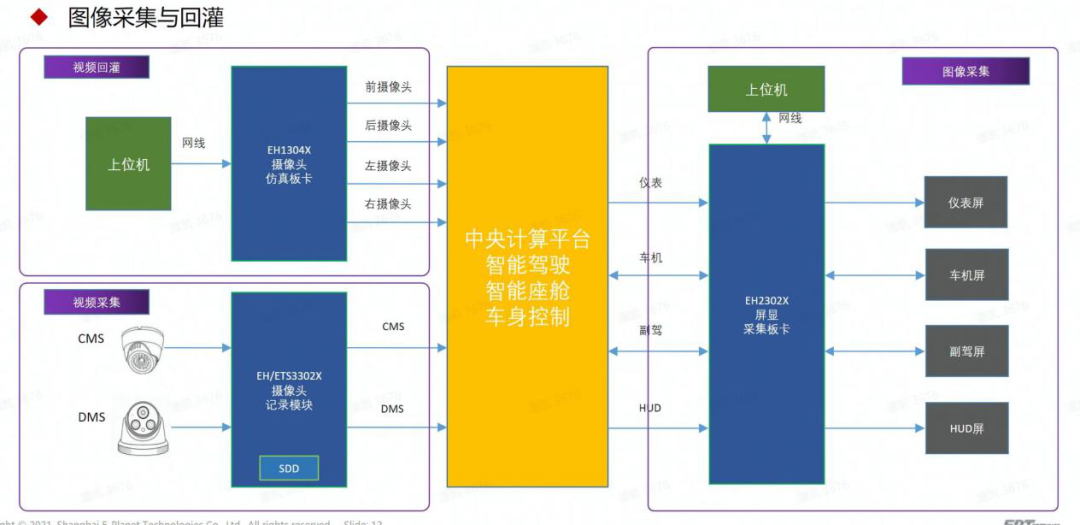

下图是怿星针对全功能的座舱测试提供的方案。


《车载图像采集仿真应用指南》之基于图像采集的座舱测试(图4)



当前,该方案在座舱测试中已成熟应用。额外增加的功能包括:

1 ► 视频采集

该功能为可选功能,通过内置高速SSD模块实时存储摄像头数据。主要目的是采集实车的摄像头数据,用于后续测试和分析。

2 ► 视频回灌

在测试阶段,通过测试主机向座舱控制器回灌各类视频信号。典型的如在DMS测试过程中,需要向控制器灌入驾驶员在不同场景下的动作及表情来验证DMS功能。这些视频信号一般是之前实车采集的样本,也或者是一些标准样本。实车采集可以采用第三方数据记录仪,也可以借助于怿星的视频采集模块。

特别的,上述方案也可用于中央计算平台的算法验证测试。这种情况下,方案可以裁剪掉座舱测试中显示和触摸相关功能,保留摄像头采集回灌相关功能即可。


总之,无论你是想要测试座舱还是中央计算平台,它都能较全面地暴露测试问题和项目风险,为车辆品质保驾护航。
