GL Logger是Vector推出的记录CAN/CAN FD、LIN、FlexRay和MOST数据通信的工具。小怿将以GL2400为例带着大家Step By Step实现路试过程中通过整车OBD口进行CAN/CANFD报文的录制。

Step1 设备配置

设备配置即设备录制方式、录制内容、设备休眠唤醒策略等。

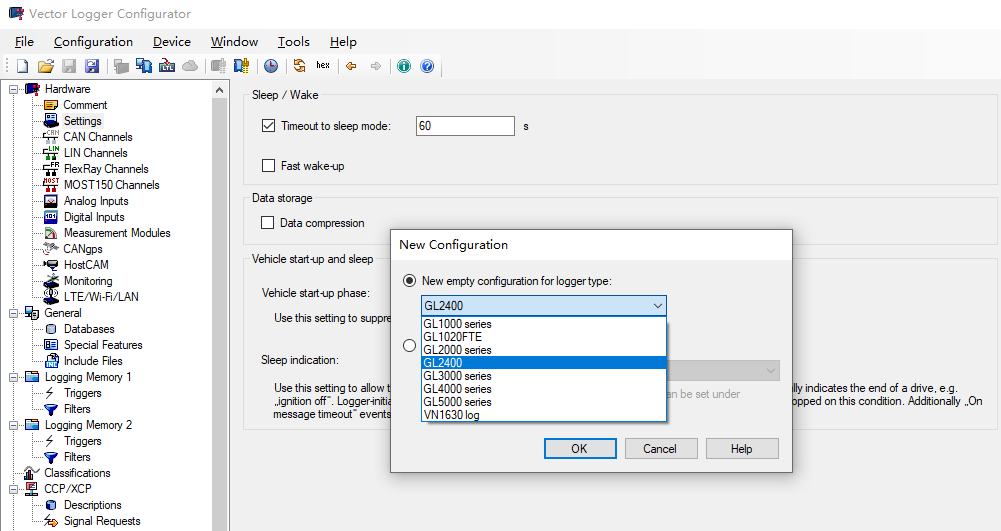

打开Vector Logger Configurator，新建工程，选择对应设备型号并保存。

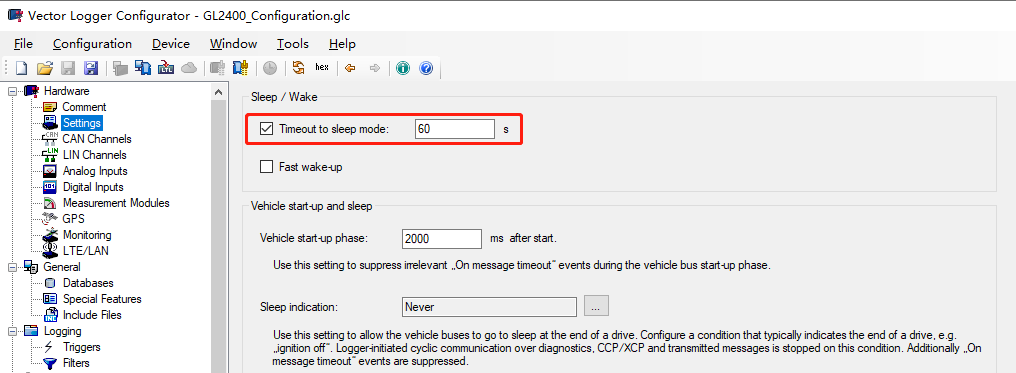

选中Hardware-Settings，配置设备睡眠时间，如下图，当总线静默无报文传输超过60s，设备休眠。

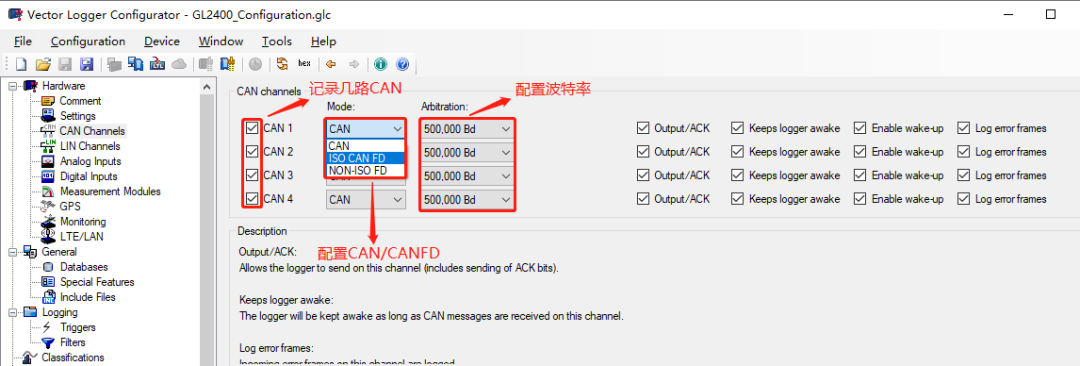

选中Hardware-Settings，配置通道、波特率等。

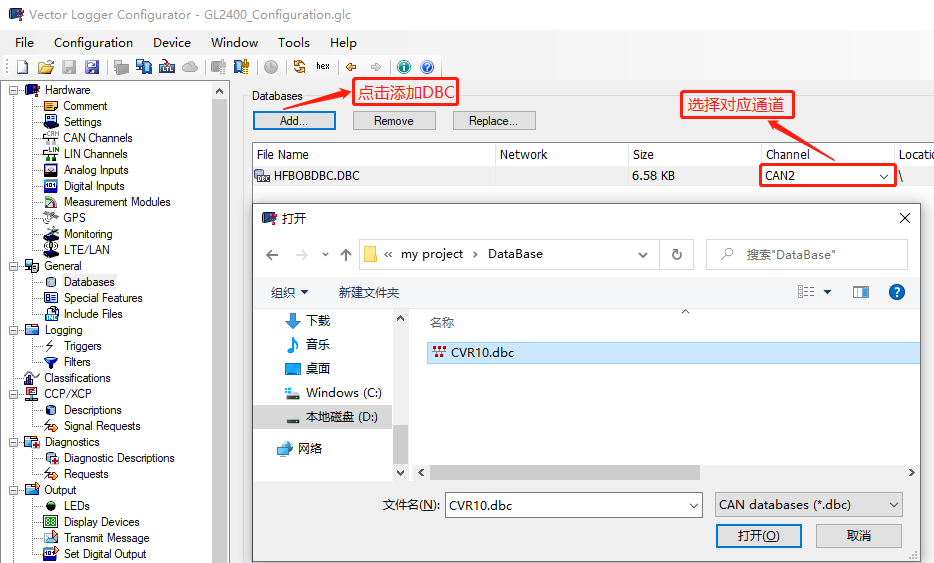

选中General-Database，添加所录制报文对应的DBC文件。

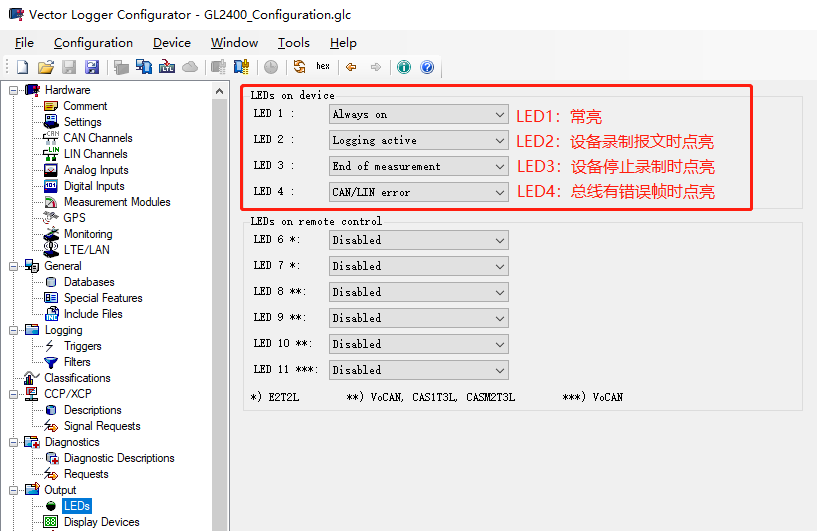

选中Output-LEDs，配置设备上LED点亮方式，指示当前录制状态。

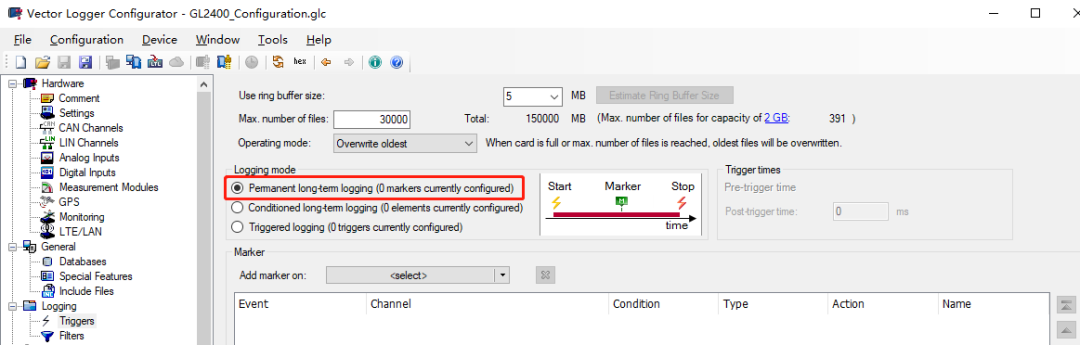

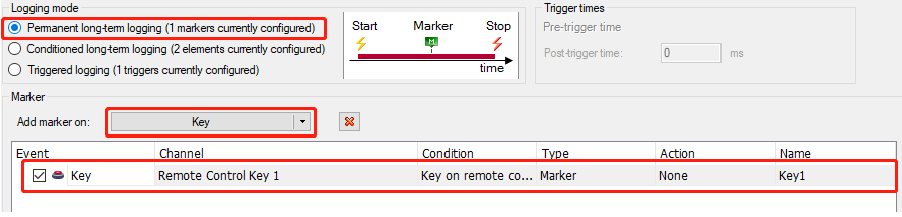

选中Logging-Triggers，配置设备触发方式。（本文介绍Pemanent long term logging触发方式，即设备一直记录数据，直到总线无报文，进入休眠，总线有报文后随即唤醒并开始记录报文。）

在数据一直记录的过程中利用触发事件（举例中利用 key 事件）打“marker”，“marker”即为时间戳，将之前的事件隔开，从而选择导出具体时刻数据。

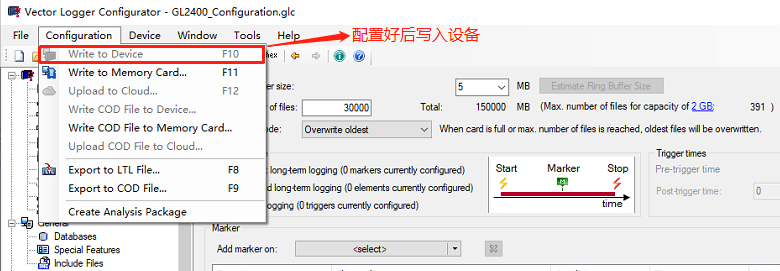

配置写入设备。

Step2 设备连接

设备连接之前，需要根据PIN脚定义制作相应接口连接到OBD对应的接口。

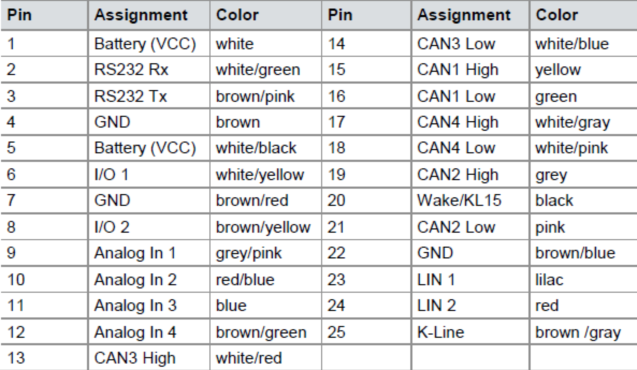

GL2400 BD25 PIN脚定义如下：

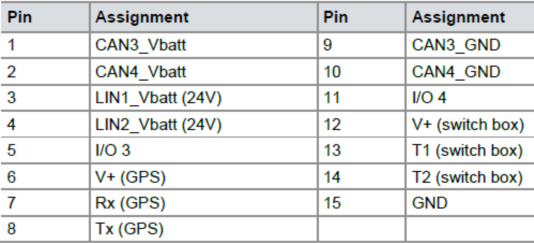

GL2400 DB15 PIN脚定义如下：

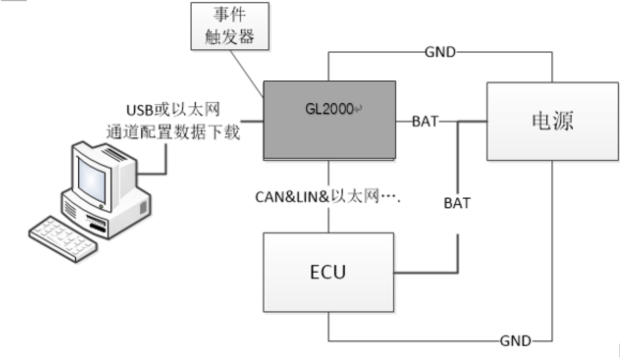

连接示意图如下，需要注意的是，配置写完后断开USB与电脑的连接，开始记录数据，根据面板LED指示灯状态了解记录情况。

Step3 数据处理

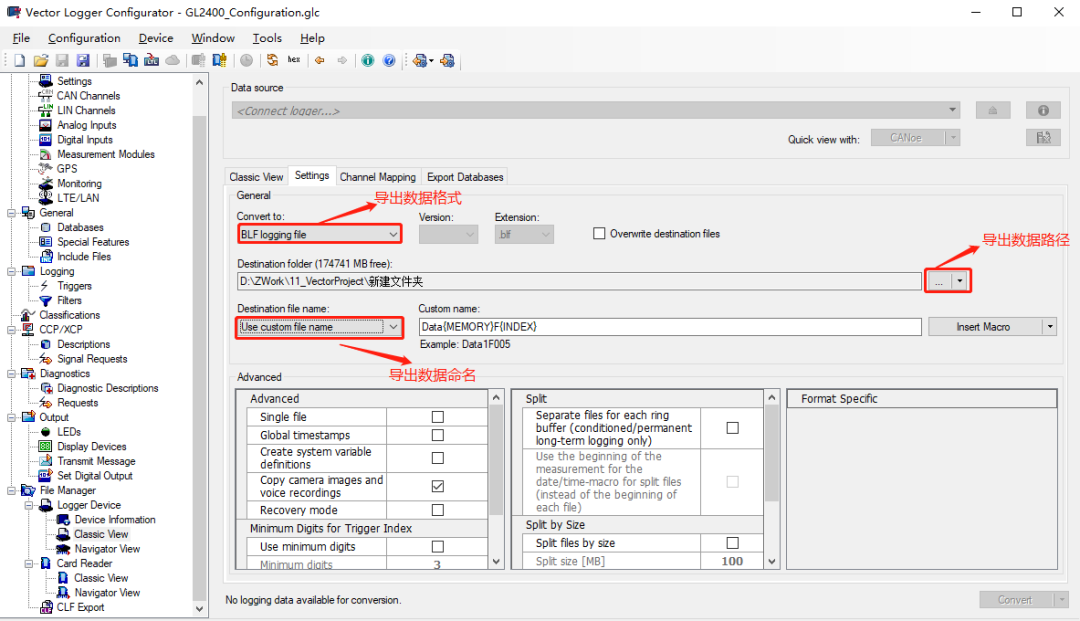

记录一段时间后，断开CAN/LIN通道，再次用USB线连接PC与设备根据需求导出数据。

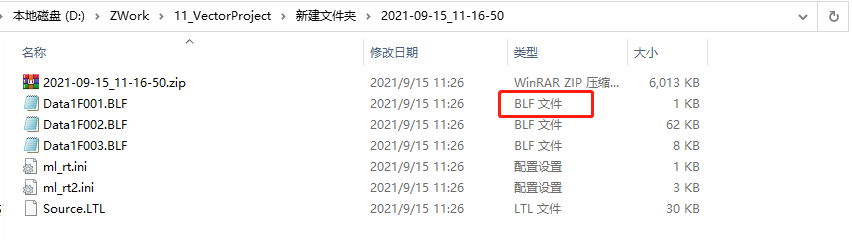

导出后查看数据。

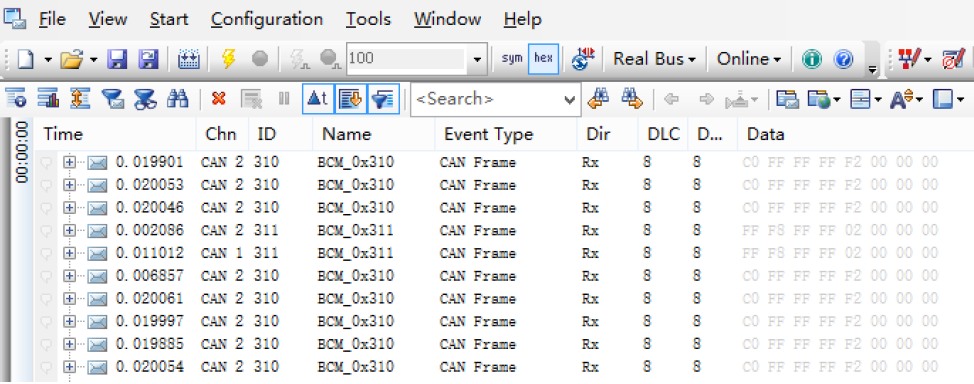

最后，将导出的数据导入CANoe中分析。

至此，一个完整的报文录制过程就完成了。这只是其中一种触发方式，其他路试过程中的定制化需求同样可以在Vector Logger Configurator中设置。当然了，GL Logger的功能可远不止这么多哦，它还可以记录模拟量测量数据，可以在路试期间通过诊断和CCP/XCP记录ECU内部参数等等，想要了解更多的小伙伴们，可以继续关注我哦~
