按照惯例，我们学习某项知识应用之前一般会先了解它的理论知识，今天我们要学习的内容是“RF在智能座舱测试中的应用”，那么什么是RF呢？下面跟着小怿一起了解一下关于智能座舱测试的解决方案吧。
一、RF理论

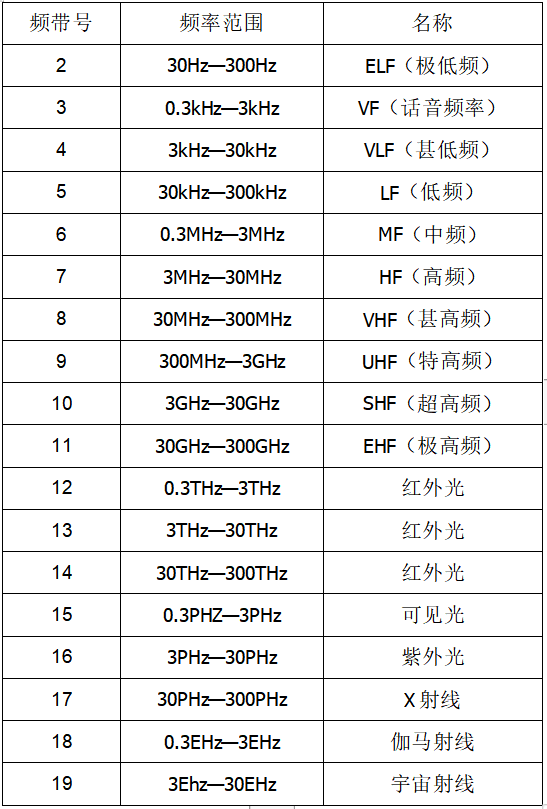

RF即Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300kHz～300GHz之间，它是一种高频交流变化的电磁波。当电磁波频率低于100kHz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100kHz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力，我们把具有远距离传输能力的高频电磁波称为RF。
其实总结下来就一句话：采用射频传输的方式，可以在智能座舱中进行FM（收音机）功能与GNSS(GPS)导航功能测试。接下来小怿将通过举例，对其进行系统分解。
二、FM&GNSS怎么进行测试呢？
工欲善其事，必先利其器，一些顺手的工具肯定少不了，直接上货：
1、麦克风
2、声音采集板卡
3、信号发生器
4、汽车中控屏，俗称待测IVI主机，也就是被测件(DUT)
5、同轴线
6、无线RF天线

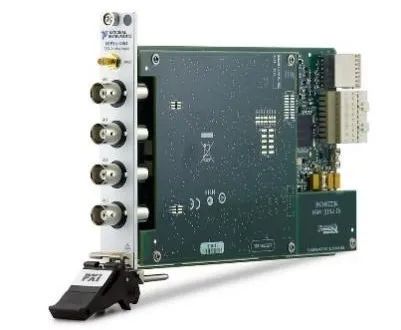

声音采集板卡

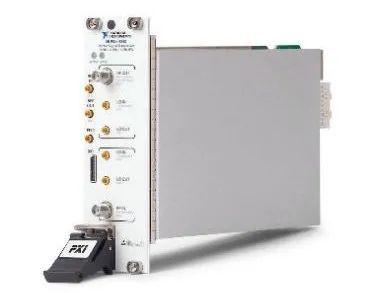

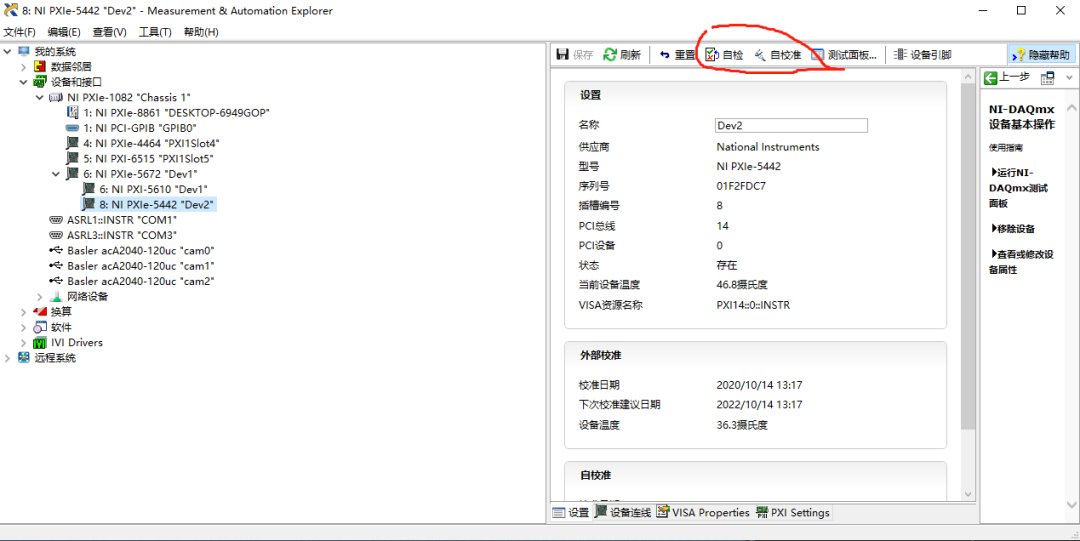

信号发生器

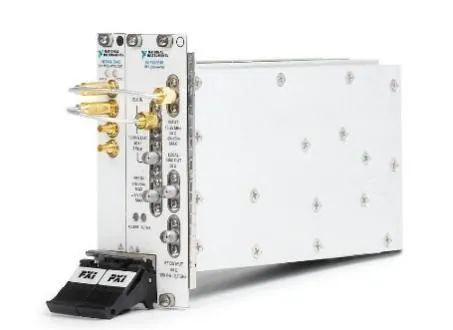

信号发生器

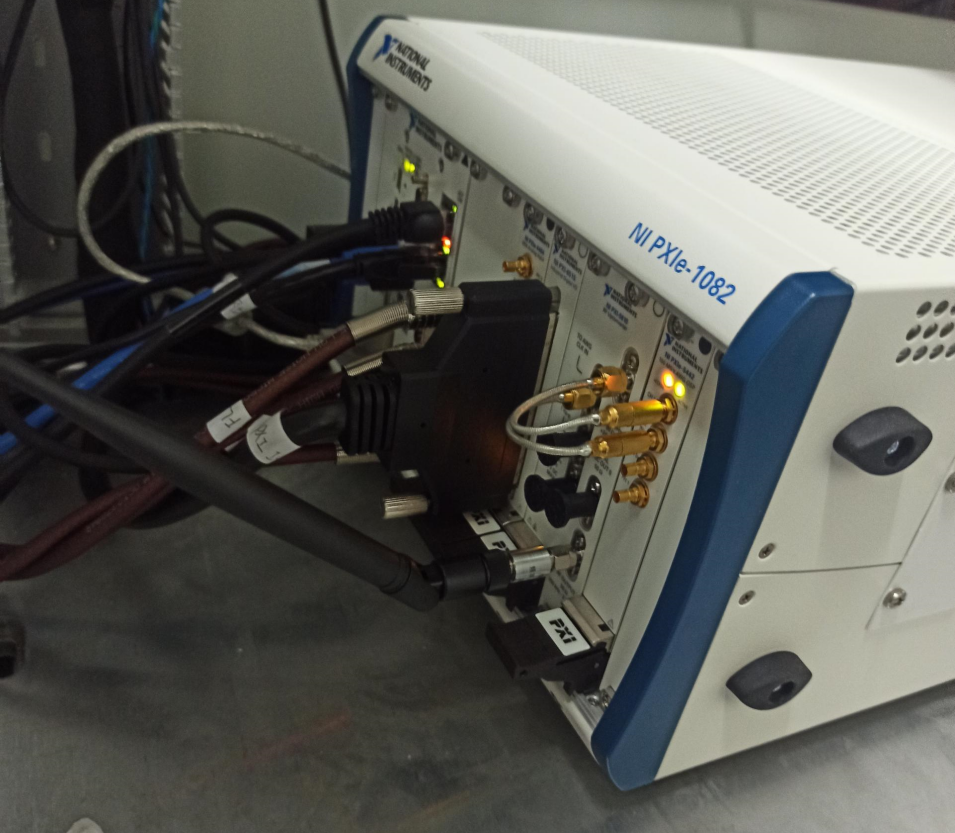

工具准备完毕，再把这些设备集成到机箱上面，集成后的效果如下图所示：
如果想要自己动手做呢，各位可以按照以上工具列表进行配置。
01 FM测试流程
FM测试主要用来测试汽车中控电路中调频收音机这一部分的性能，包括射频和音频两部分。下面我们开始测试：由信号发生器、音频分析仪产生或者自定义一个标准的音频信号，此音频信号输入到信号发生器，与信号发生器产生的射频信号（87.5MHz-108MHz）经调制以后输入到IVI主机的FM接收电路中；在接收电路内部， FM信号经过滤波、放大、解调等电路，其中有用的音频部分会被解调出来，解调出来的音频信号通过IVI上的FL/FR/RL/RR等音频声道进行输出。
在这里，有两种方法可供参考：
1、输出被麦克风采集以后，输入到声音采集板卡相应通道里做音频分析，通过上位机LabVIEW软件将输入信号和原始信号源作对比，用来测试FM电路性能。
2、输出被音频分析仪采集以后，进行相应解调波形的分析，得出相应的调制频率、输出电压及信噪比SNR，并输出调制波形曲线，用以与原调制信号源进行对比（比如调制音频信号源为标准的正弦波）。
为方便大家理解，可以参考下面的流程图哦。
02 GNSS测试流程
GNSS测试主要用来汽车中控电路中GPS地图导航这一部分的性能。下面我开始测试：由导航信号录制设备或者通过软件自定义一个仿真的GPS导航文件，通过解析导航文件里面的经纬度信息信号发生器会通过无线RF天线发出仿真的GPS信号；在接收电路内部，GPS信号被车机端接收后，其中经纬度信息会被解析出来，在导航页面根据经纬度信息变化，画出与仿真GPS导航文件一致的导航轨迹。

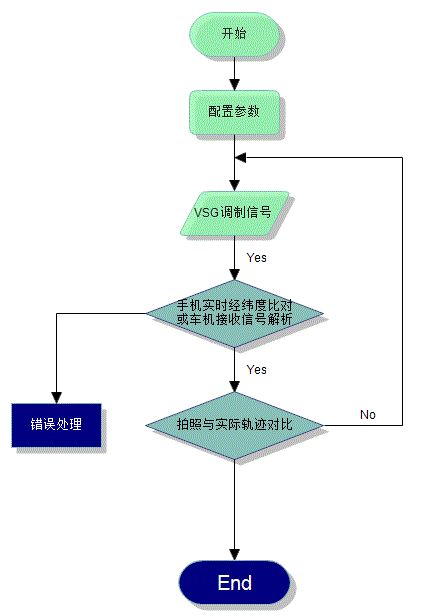

在这里，也有两种方法检测GPS仿真信号是否正常发出可供参考：
1、通过无线RF天线输出信号以后，可以使用手机端APP对接收到的射频信号进行解析，获取实时的经纬度信息。
2、通过无线RF天线输出信号以后，可以根据在车机端导航页面显示的路径轨迹，进行图像识别当前的轨迹与上位机端的轨迹是否一致。
三、FM&GNSS开始测试
01 FM测试

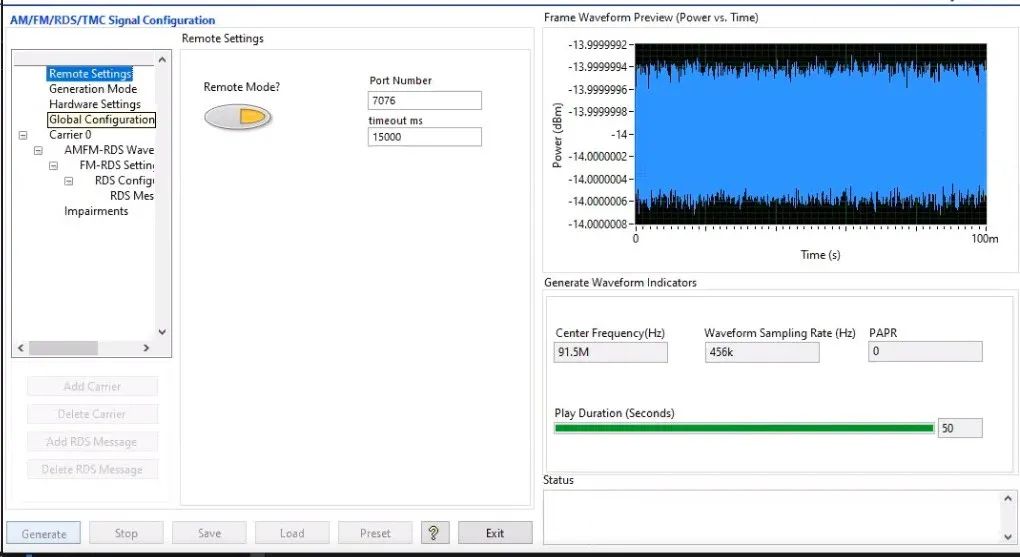

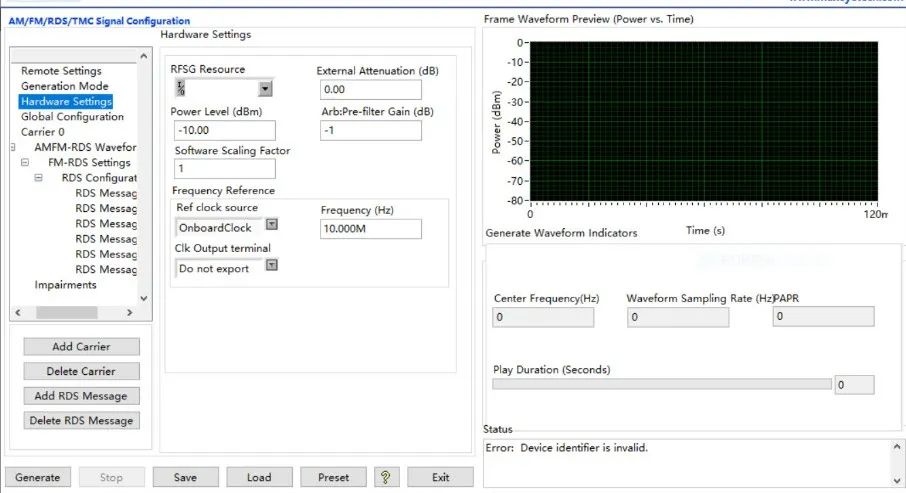

打开我们集AM/FM调制信号及RDS/TMC（欧洲广播联盟（EBU）制定的数据广播系统的欧洲规范）信号仿真功能于一体的软件，然后进行参数设置：
FM测试参数：
Output Voltage：测试音频信号的输出电压测试结果范围，保证不失真即可；
SNR：测试FM接收机的信噪比；
Frequency：测试调制音频源的频率。
设置好参数之后，我们开始运行软件，进行测试：
在软件运行期间，我们可以通过收音机，接收到我们所要传输音频文件所播放的音乐。测试完收音机功能之后，我们接下来开始GNSS的测试。
02 GNSS测试
打开我们专门测试GNSS的上位机软件，可实现GNSS信号的实验室仿真功能，根据卫星信号配置，如星轨文件加载、卫星数量设定、发射功率设定、初始化时间设定等，控制信号仿真板卡，通过无线RF天线发出仿真信号。在手机APP端：Android TS GPS上可以检测到仿真信号是否正常发出。
导航功能指标：
➢支持对地球任一地点的目标定位
➢支持GPS L1信号8颗卫星电文仿真
➢支持GPS双频仿真（L1, L5）
➢支持北斗卫星系统的信号仿真
➢支持干扰信号，模拟场景类测试（例如阴雨天、或者闹市区多信号干扰场景）
➢支持录制信号的回放仿真
➢通过历书和星历表文件，实现自动化卫星仿真
➢可自定义运动轨迹, 实现移动仿真

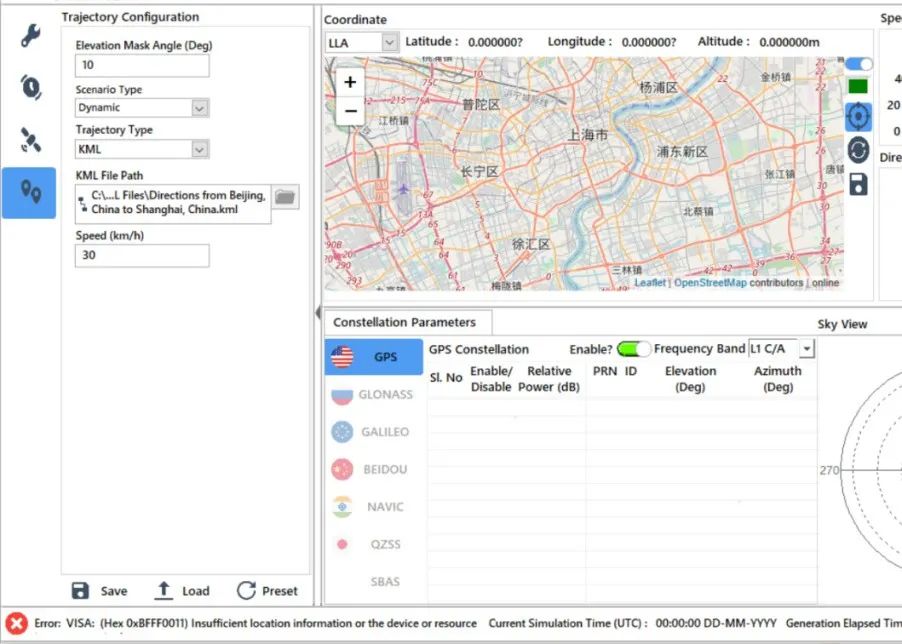

GNSS测试参数：
GPS Rinex File Path：星历文件路径，根据卫星种类以及实际日历信息，选择不同的星历文件；
Scenario Type：测试的信号类型，静态经纬度信息，动态经纬度信息，远程接收经纬度信息；
Trajectory Type：测试的导航文件格式、KML、NMEA、Way Point；
Speed(km/h)：发送动态经纬度信息时，模拟的速度变化值；
配置好所需要设置的参数后，我们开始运行软件，进行测试。

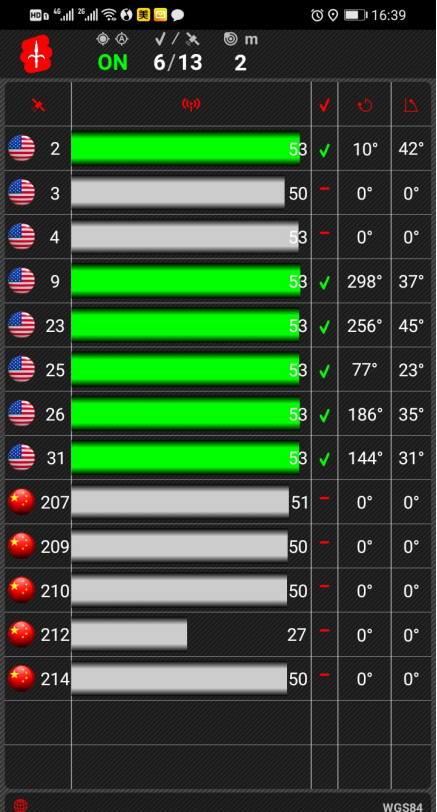

由于需要保密，所以我们只能通过手机APP端检测仿真信号：
以上就是射频(RF)在智能座舱中所使用到的两种应用场景，很好的匹配了当前车机端FM、GNSS功能测试，简化了测试步骤，只需要简单的设置所需要的参数，就可以完成相应的功能自动化测试，你们学会了吗？
