SolarONE:新一代开放灵活高效的车载网络仿真测试软件
技术干货 2024.06.13

在当前汽车设计中,车载总线系统扮演着至关重要的角色,它连接了车辆内部的各种电子控制单元(ECU),实现了数据的传输与交换。为了更好地理解和优化车载总线系统,软件工具的使用变得至关重要。


本文将介绍一款怿星科技自研的车载总线仿真和测试软件,以帮助汽车工程师更好地理解和优化车载总线系统。


首款功能完备的国产网络仿真测试软件

产品名称:SolarONE 车载网络仿真测试软件

开发公司:上海怿星电子科技有限公司

当前版本:1.0

适用平台:Windows


SolarONE产品介绍

SolarONE:车载网络仿真测试软件,是怿星全栈自研车载总线仿真测试工具链的核心。

该工具链主要由SolarONE仿真测试软件与ETS5系列接口卡硬件构成,另外搭载了一些专项测试仪和自动化测试硬件,旨在为用户提供一站式的车载总线系统分析、仿真、诊断和测试体验,助力车载总线技术的研发与应用。

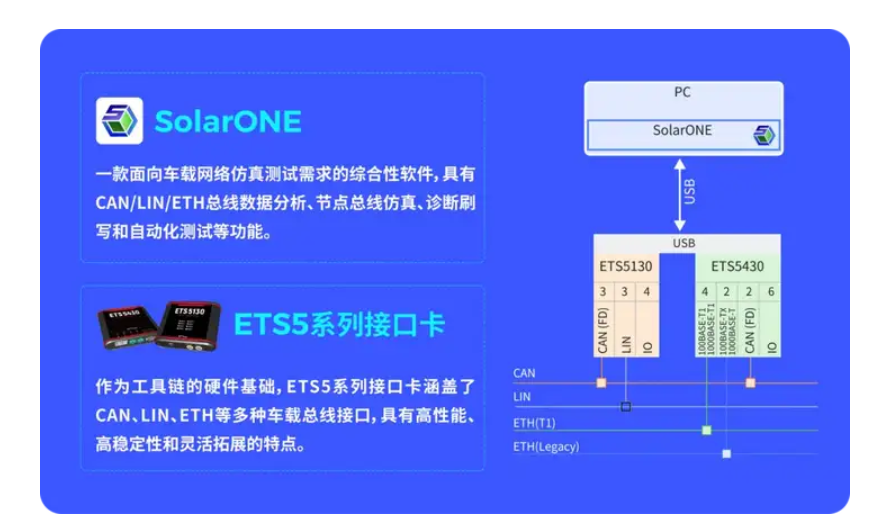

下图展示了怿星科技全栈自研车载总线仿真测试工具链的产品组合——SolarONE+ETS5系列接口卡。

SolarONE:新一代开放灵活高效的车载网络仿真测试软件(图1)




上图中提及的ETS5系列接口卡,目前主要有两款产品:

ETS5130:高性能CAN/LIN接口卡,具有3路CAN(FD)、3路LIN、4路I/O,具备高性能时钟同步功能,支持多设备级联。

ETS5430:首款国产高性能汽车以太网接口卡,具有4路1000BASE-T1/100BASE-T1、2路1000BASE-T/100BASE-TX、2路CAN(FD)、6路I/O,具有高性能、高可靠、低成本的特点。


主要功能概述

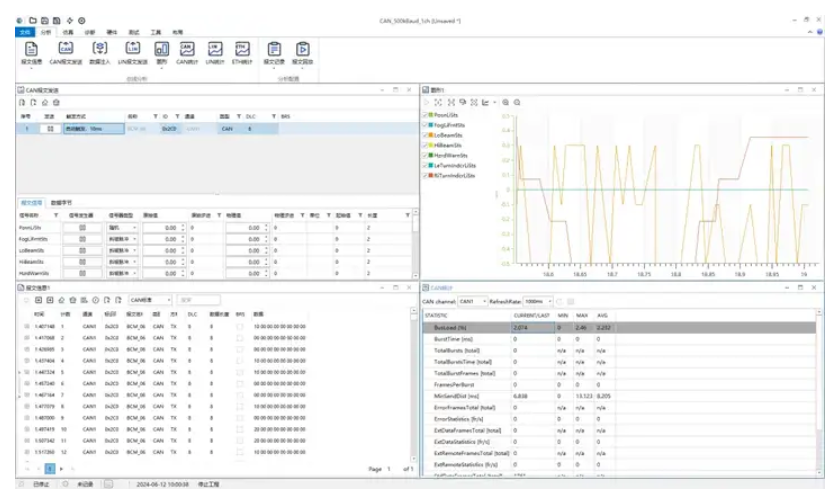

SolarONE:新一代开放灵活高效的车载网络仿真测试软件(图2)





分析

SolarONE中的数据分析功能,基于总线或网络中的数据流,用户可查看或记录数据流。

支持报文信息显示: 支持基于dbc、arxml格式数据库解析CAN报文○支持基于ldf、arxml格式数据库解析LIN报文○ 支持基于arxml格式数据库解析SOME/IP报文○ 支持基于OSI分层解析ETH数据

支持CAN总线统计功能,同时支持多个CAN通道统计数值横向对比

支持LIN总线统计功能,同时支持多个LIN通道统计数值横向对比

支持ETH网络统计功能,支持按照网络各个端口进行数据统计

支持图形功能,用户可自定义添加需要监视的总线信号或系统变量

支持报文记录,用户可将报文信息中数据记录为blf、asc或pcap格式文件

支持报文回放,用户可将blf、asc、pcap或pcapng格式文件在指定的通道或网络上进行回放

支持报文格式转换:为用户提供一个便捷的小工具,实现blf、asc、pcap格式的互转


仿真

SolarONE中的仿真可以支持多种模式,虚拟总线仿真、残余总线仿真、真实总线通信。

支持通过用户界面,便捷地实现CAN或CAN FD报文的发送

支持通过用户界面,便捷地实现对LIN调度表的管理、LIN总线网络管理

支持通过用户界面控制ETH数据包的发送

支持SOME/IP协议仿真,用户可通过“零”代码模拟SOME/IP SD、Client、Server的行为,以及修改event的值

支持诊断节点仿真:支持诊断Tester和诊断ECU仿真○ 通过怿星科技自定义的函数API,实现诊断请求和响应的处理

支持系统变量或数据库信号关联面板控件


诊断

SolarONE中的诊断可用于对ECU的诊断服务进行分析和模拟。

支持ODX/PDX的导入和解析

支持用户自定义诊断参数支持传输层参数配置:CAN TP、DoIP,支持诊断层参数配置:UDSonCAN、UDSonIP

支持用户基于怿星科技提供的BasicDiagnosticDesc添加自定义服务

为用户提供诊断请求的发送以及诊断响应监听的用户界面

支持按照固定的顺序循环发送诊断序列


测试

SolarONE中的测试集成了开源的测试框架,可支持更多用户群体的测试特性。

基于Python的Script测试用例创建和执行

基于Python的Table测试用例创建和执行

集成怿星科技座舱测试工具接口,能够支持ADB控制、图像处理、机械手控制、声音处理等


硬件

SolarONE支持怿星科技自研的CAN/LIN/ETH接口卡,以及多个第三方的硬件设备。

适配怿星科技自研的CAN/LIN接口卡——ETS5130

适配怿星科技自研的ETH/CAN接口卡——ETS5430

适配第三方CAN/LIN/ETH接口卡

适配第三方电阻仿真卡、脉冲测量卡、I/O板卡


应用领域

SolarONE可广泛应用于汽车行业的各个领域,包括:

汽车电子系统开发与测试:帮助汽车工程师仿真和测试车载总线系统,提高系统性能和稳定性

车辆诊断与维修:用于诊断车载总线系统中的故障,并进行相应的维修和调试

汽车网络通信研究:用于研究车载总线系统的通信协议和性能特性,推动汽车网络通信技术的发展


优势点

基于怿星科技自研的eVision Stack(SOME/IP、DoIP等)能够满足以太网专业仿真、测试需求

专项测试包支持:OTA测试、座舱测试、DDS测试、TC8测试

支持OEM及Tier1测试包定制


SolarONE V1.0版本的概述今天先讲解到这里,后续小怿会逐步推出SolarONE各个功能模块的使用方法以及ETS系列接口卡的功能介绍,敬请期待!
